纯铝酸钙水泥的生产与应用

纯铝酸钙水泥的生产与应用

-纯铝酸钙水泥是以铝矾土（工业氧化铝）和石灰石为原料，经电熔或煅烧制得的以铝酸钙为主要成分、氧化铝含量50%-80%的熟料，再特殊的研磨工艺磨制成的水硬性胶凝材料。纯铝酸钙水泥常为黄或呈灰白色的。纯铝酸钙水泥的主要矿物成为铝酸一钙（CaO·Al2O3，简写CA）及铝酸二钙，以及少量的硅酸二钙（2CaO·SiO2）等。颜色多为灰色与白色。

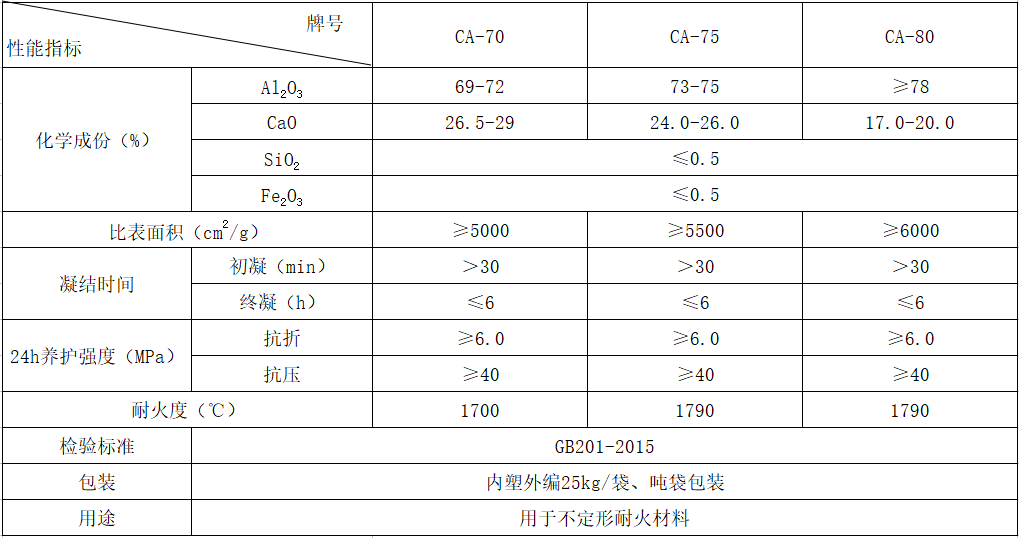

-根据国家标准（GB/T201—2015）的规定：纯铝酸钙水泥的密度和堆积密度其细度为比表面积≥300m2/kg或45μm筛筛余≤20%。纯铝酸钙水泥分为CA－70、CA－75、CA－80三个类型，各类型水泥的凝结时间和各龄期强度不得低于标准的规定。

-纯铝酸钙水泥凝结硬化速度快。1d强度可达最高强度的80%以上，主要用于工期紧急的工程，如国防、道路和特殊抢修工程等。

-纯铝酸钙水泥水化热大，且放热量集中。1d内放出的水化热为总量的70%～80%，使混凝土内部温度上升较高，即使在-10℃下施工，纯铝酸钙水泥也能很快凝结硬化，可用于冬季施工的工程。

-纯铝酸钙水泥在普通硬化条件下，由于水泥石中不含铝酸三钙和氢氧化钙，且密实度较大，因此具有很强的抗硫酸盐腐蚀作用。

纯铝酸钙水泥具有较高的耐热性。如采用耐火粗细骨料可制成使用温度达1700～1900℃的耐火浇注料。

-但铝酸钙水泥的长期强度及其他性能有降低的趋势，长期强度约降低40%～50%左右，因此纯铝酸钙水泥不宜用于长期承重的结构及处在高温高湿环境的工程中，它只适用于紧急军事工程（筑路、桥）、抢修工程（堵漏等）、临时性工程，以及配制不定型耐火浇注料等。

-另外，铝酸钙水泥与硅酸盐水泥或石灰相混不但产生闪凝，而且由于生成高碱性的水化铝酸钙，使混凝土开裂，甚至破坏。因此施工时除不得与石灰或硅酸盐水泥混合外，也不得与未硬化的硅酸盐水泥接触使用。

 了解更多耐火材料信息：http://www.fengrunyejin.com/
