外加剂对纯铝酸钙耐火水泥性能的影响
为了满足纯铝酸钙耐火水泥在浇注料、不定型耐火材料中凝结时间的要求,因此需要添加一些外添加剂，如CaCl2、无水Na2SO4、硼酸、酒石酸、小苏打等。它们主要是通过影响水泥的水化速度的快慢、水泥一水体系的凝聚过程以及外加水等因素起作用。

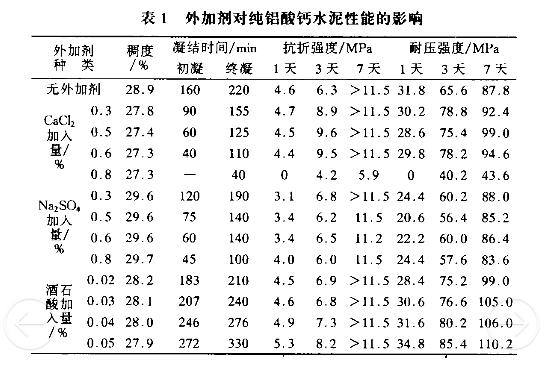

试验所用的CaCl2和无水Na2SO4是比较常用的促凝剂，酒石酸是较好的缓凝剂。它们对纯铝酸钙水泥的影响见表1的结果。
1、随CaCl2掺加量的增加，凝结时间逐渐缩短，掺加量在0.5%左右时,初凝时问的增加，能缩短2h左右,对水泥养护度基本没有影响。3天、7天后的耐压强度提高。
2、CaCl2增加到0.8%时，会使制品表面出现大的成型裂纹，强度下降很大，且初凝太快，时间无法测出，因此这样的加入量不可取。
3、加水量随着CaCl2增加而减少，而Na2SO4加入后，加水量有所增加说明CaCl2有一定的碱水性能，对浇注料的施工已有益处。
4、随着Na2SO4加入量的增加，凝结时间缩短，对强度没有太大影响。
5、由于CaCl2易吸潮，给生产带来了一定的困难，因而在不要求强度提高的前提下，生产中一般都使用Na2SO4做促凝剂。
6、随着酒石酸加入量的增加，凝结时间延长，水泥的需水量下降，3天和7天的耐压轻度大大的提高。
7、硼酸加入后凝结时间不稳定，缓凝的效果也不明显。在此不做详细的叙述。
总之，无水硫酸钠对纯铝酸钙水泥具有较好的促凝左右，并且对强度影响很小。酒石酸对纯铝酸钙水泥不仅能起到缓凝左右，同时还要提高强度的左右，作为缓凝剂一般的加入量为0.04%~0.05%
